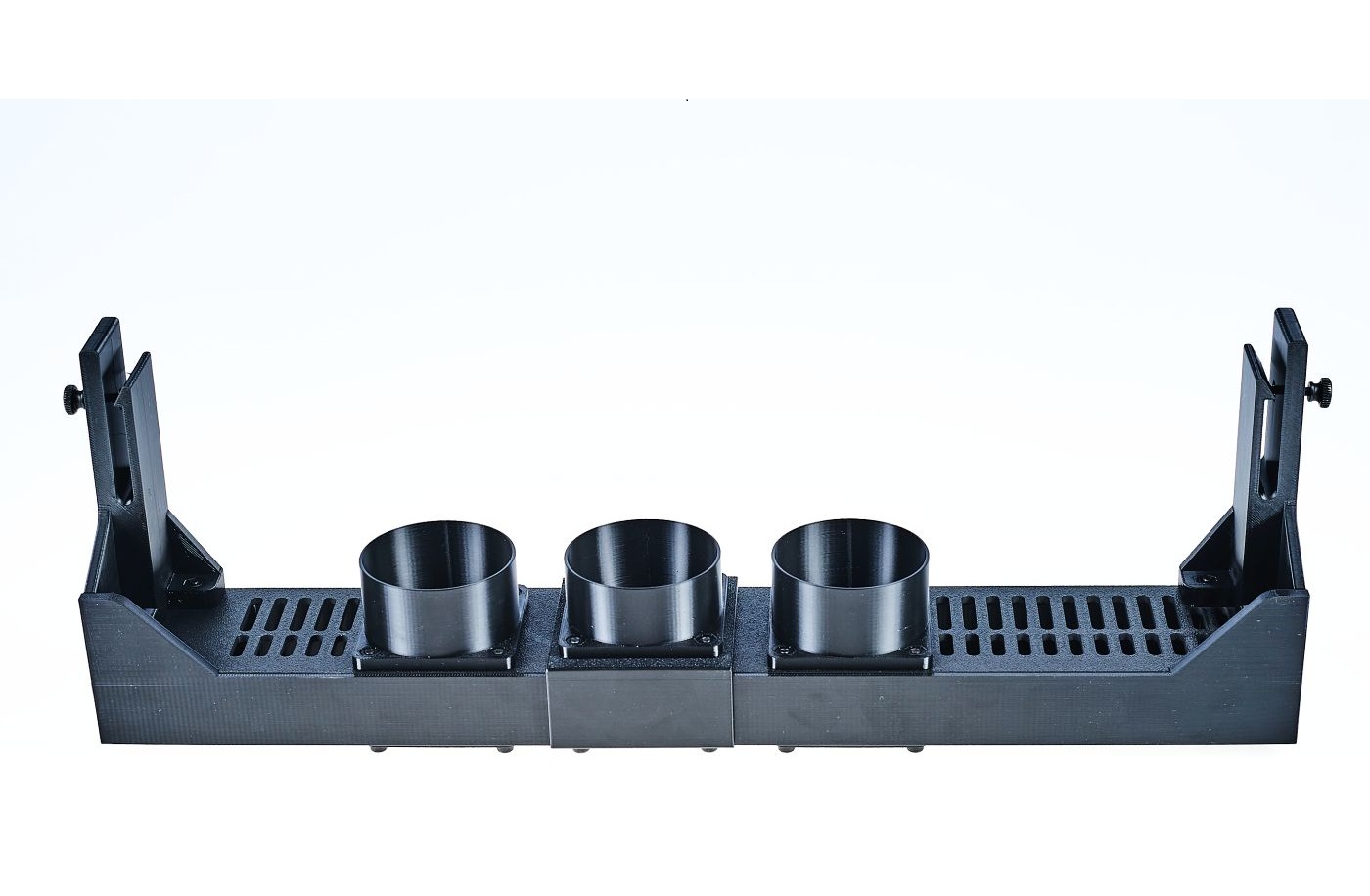

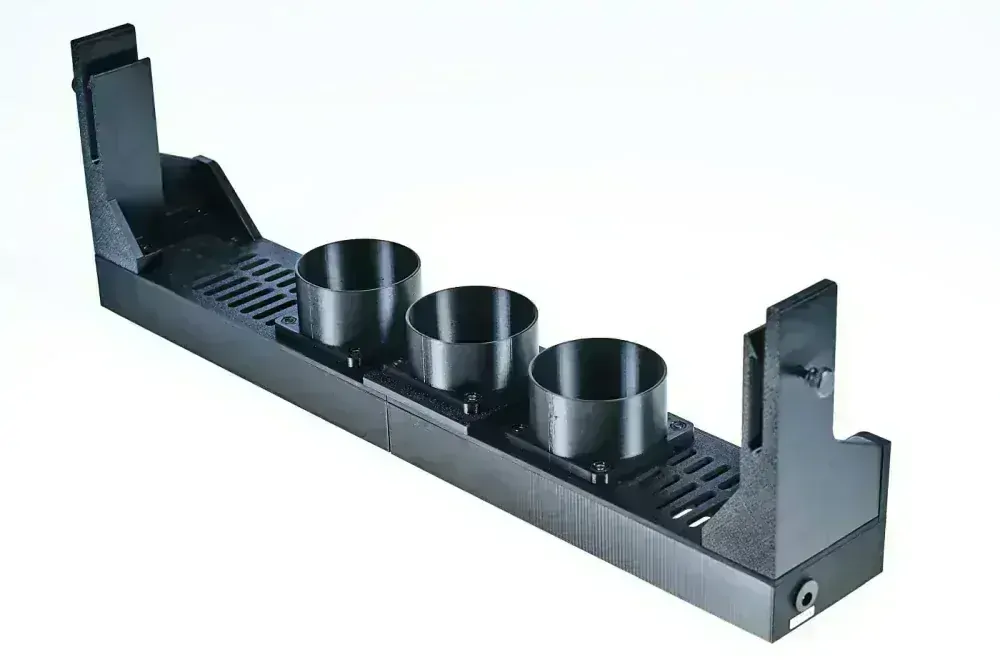

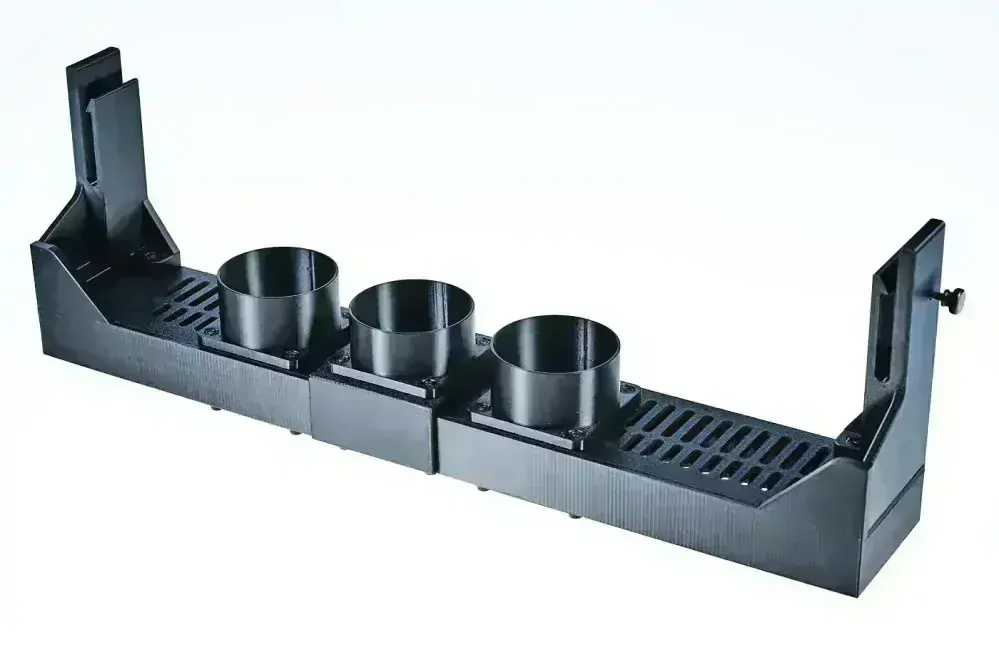

Chlazení pro Solax X3 Hybrid G4 24V DC - bez termostatu

Varianta chlazení bez termostatu (regulace). Zapínání/vypínání chlazení je nutné řídit externě například přes spínanou zásuvku v kombinaci s automatizací, která hlídá teplotu střídače. Druhá možnost je zásuvka s časovačem - zapnuto přes den a vypnuto přes noc.

Chlazení ve variantě s termostatem (automatické) naleznete zde:

https://www.chlazenistridace.cz/chlazeni-solax-x3-hybrid-g4

Graf s naším měřením účinnosti chlazení - (zde). Více měření od zákazníků naleznete na odkazech v horní liště stránek.

Použití pro střídače:

Solax X3 Hybrid G4 5-15kW (datasheet)

DRAŽICE IN.HYBRID COMPACT 5-15kW (datasheet)

Minimální nutný prostor pod žebrem střídače 15cm (13cm v případě postupné montáže nohy/tělo chlazení viz. video).

Součástí balení je kvalitní zdroj 24V 1,2A s 2m přívodem. V případě potřeby je možné dokoupit prodloužení 1,5m nebo 4m.

Napájení: 24V DC (5,5*2,1), zdroj min. 0,5A

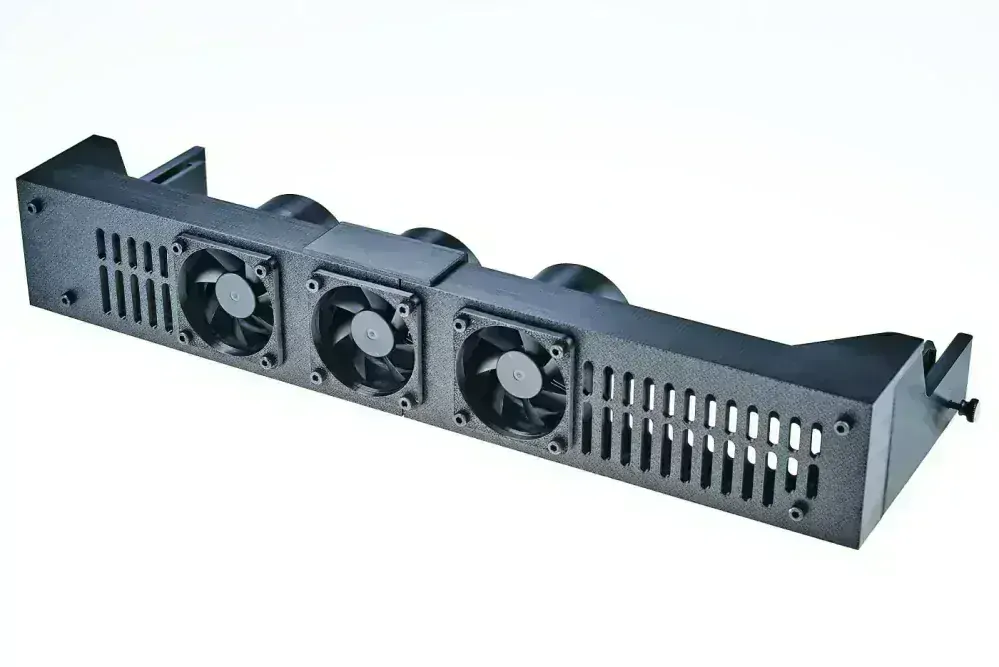

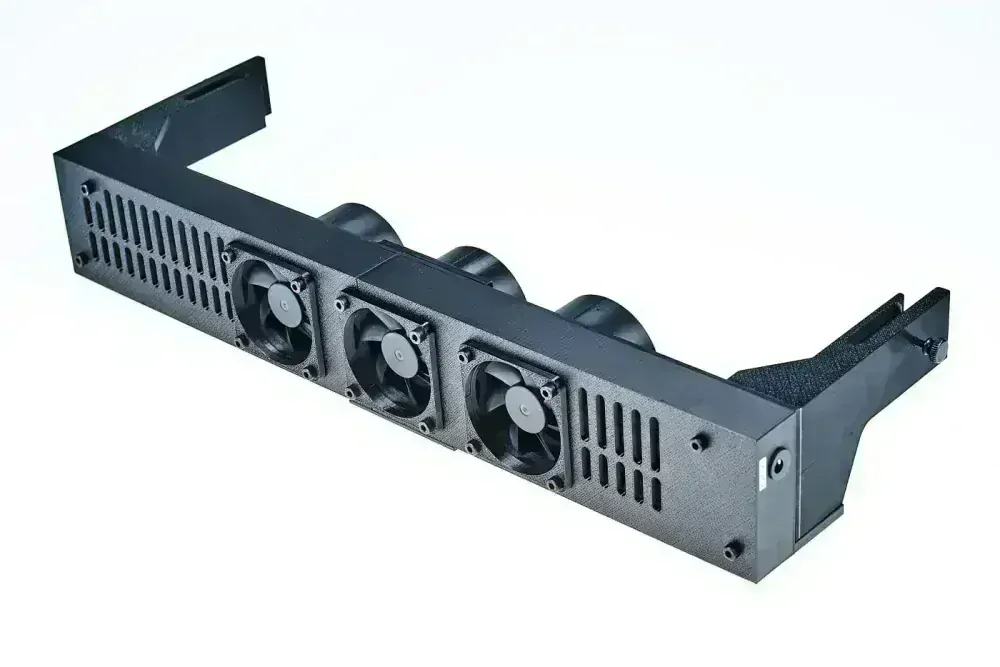

Aktivní chlazení: 3 x ventilátor Sunon 60mm,
Vapo (MagLev), udávaná životnost 70.000 hodin,
hlučnost 31dBa, průtok 138m3/h celkem
Spotřeba: stand-by 0W, provoz 7W
Materiál: konstrukce vyrobena pomocí 3d tisku

Popis funkce:
Aktivní chlazení přivádí vzduch ze spodního směru. Použitím chlazení snížíte teplotu střídače při zátěži o 15-30 stupňů (dle podmínek v místě instalace). Tímto zamezíte omezování výroby v horkých dnech a zároveň prodloužíte životnost střídače.

Montáž:
Montáž se provádí podsunutím pod střídač a následným nasunutím na spodní konce žeber (zacvakne). Demontáž se provede zatočením bočních aretačních šroubů na doraz a podsunutím se chlazení odstraní. Neutahovat aretační šrouby před montáží.
