Univerzální chlazení pro střídače 24V DC

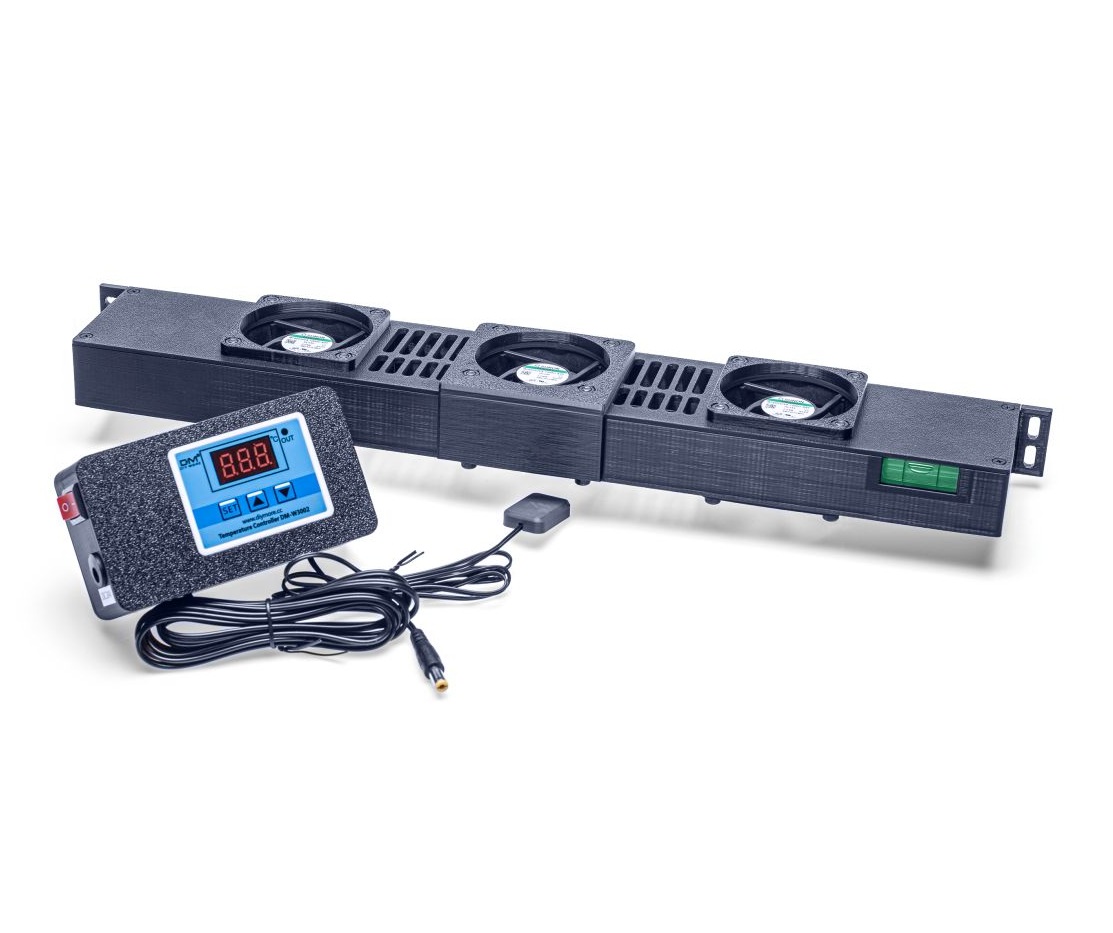

Univerzální varianta chlazení s regulací (termostatem) na 24V. Termostat je umístěn mimo lištu chlazení. Rozměr lišty chlazení pouze 430x40x70mm (šxvxh) umožňuje umístění pod většinu typů střídačů. Montáž lišty přišroubováním do zdi (balení neobsahuje montážní materiál). Montáž termostatu/čidla nalepením (3M páska).

Graf s naším měřením účinnosti chlazení - (zde). Více měření od zákazníků naleznete na odkazech v horní liště stránek.

Použití pro střídače:

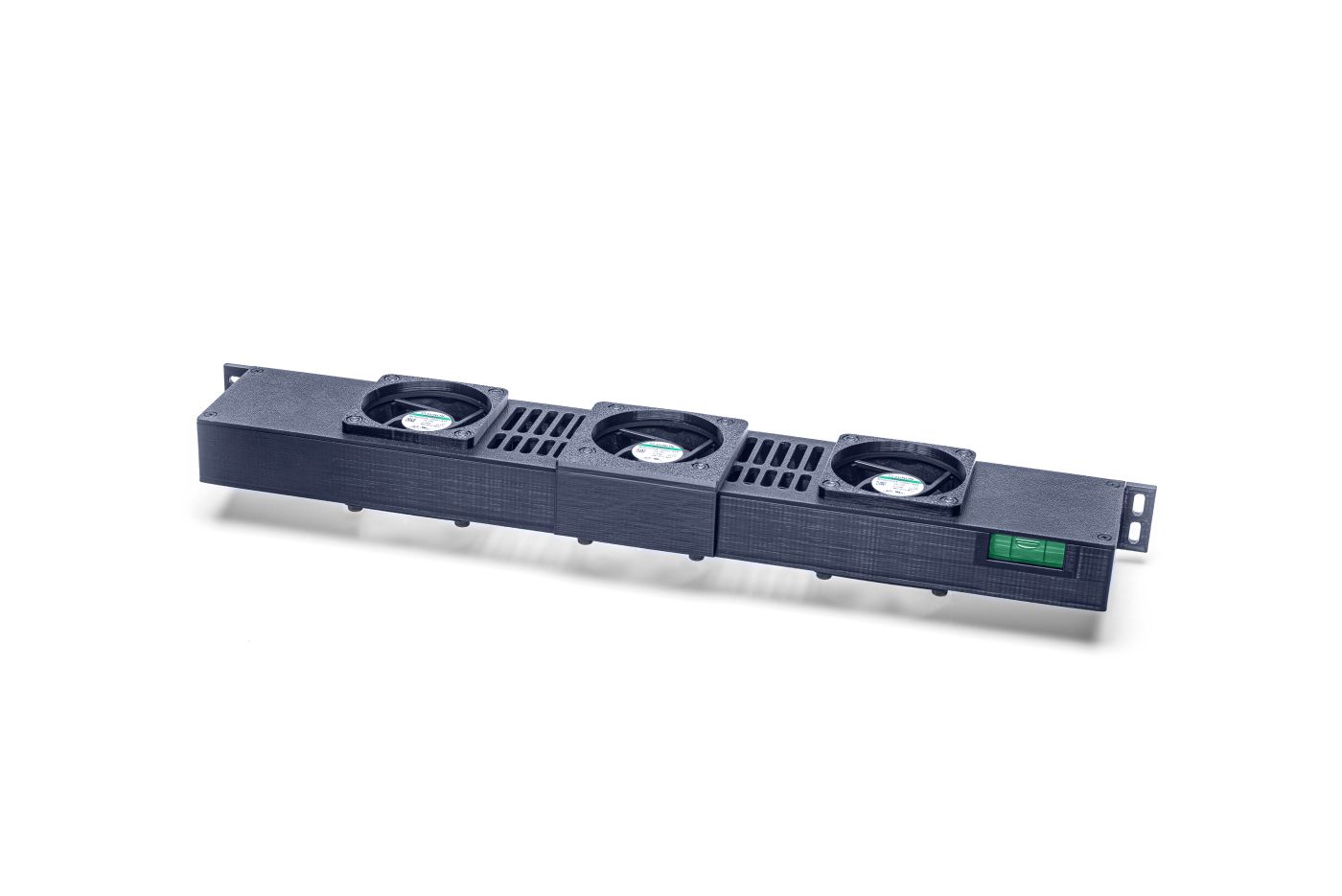

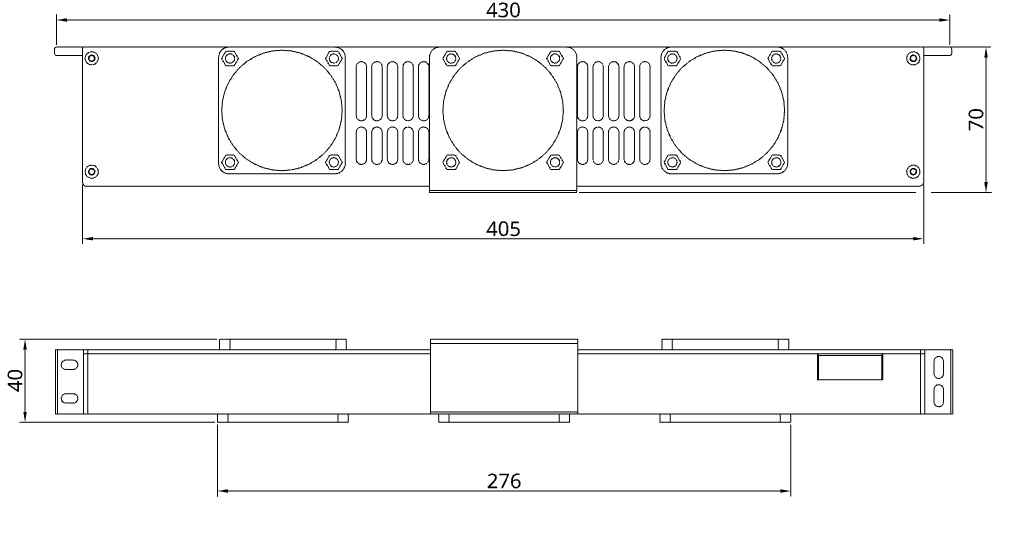

Univerzální - rozměr 430x40x70mm (šxvxh)

Součástí balení je kvalitní zdroj 24V 1,2A s 2m přívodem. V případě potřeby je možné dokoupit prodloužení 1,5m nebo 4m. Délka přívodu mezi termostatem a lištou chlazení 2m.

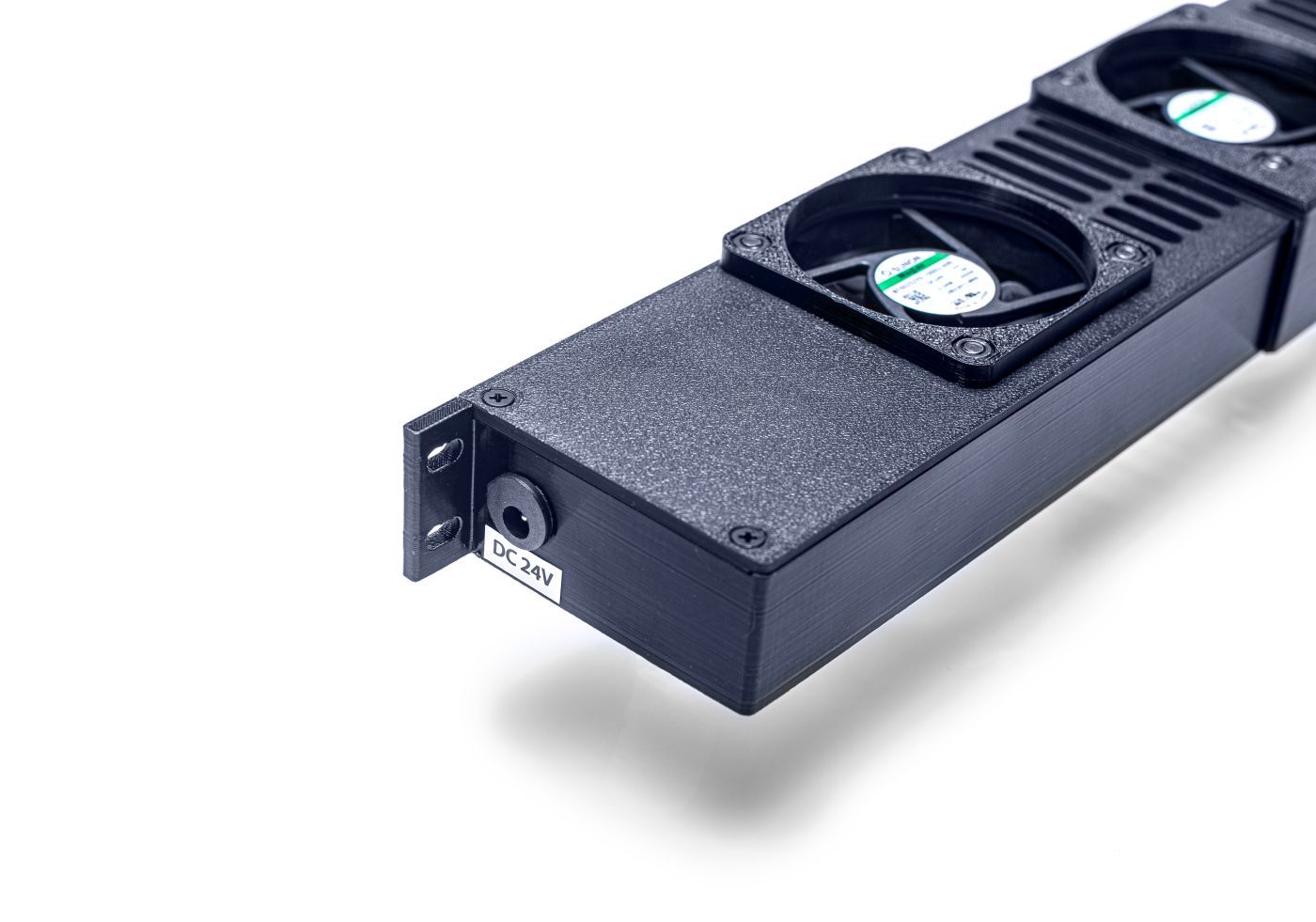

Napájení: 24V DC (5,5*2,1), zdroj min. 0,8A

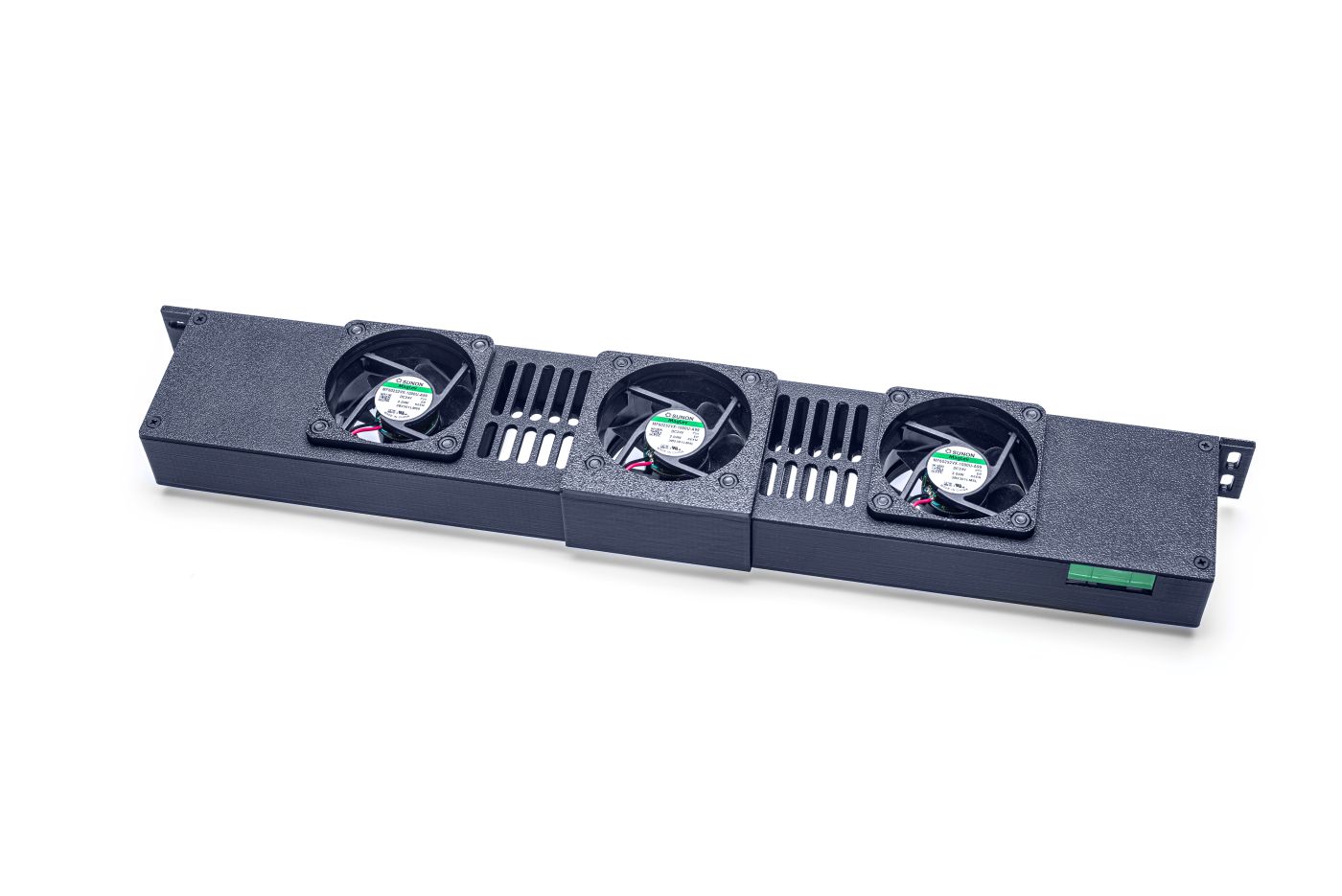

Aktivní chlazení: 3 x ventilátor Sunon 60mm,
Vapo (MagLev), udávaná životnost 70.000 hodin,
hlučnost 31dBa, průtok 138m3/h celkem
Spotřeba: stand-by 0,5W, provoz 7W
Materiál: konstrukce vyrobena pomocí 3d tisku

Popis funkce:
Aktivní chlazení přivádí vzduch ze spodního směru. Použitím chlazení snížíte teplotu střídače při zátěži o 15-30 stupňů (dle podmínek v místě instalace). Tímto zamezíte omezování výroby v horkých dnech a zároveň prodloužíte životnost střídače. Termostat je v základu nastaven na zapnutí chlazení při 40 °C a vypnutí při 35 °C na místě střídače, kde je instalována sonda.

Montáž:

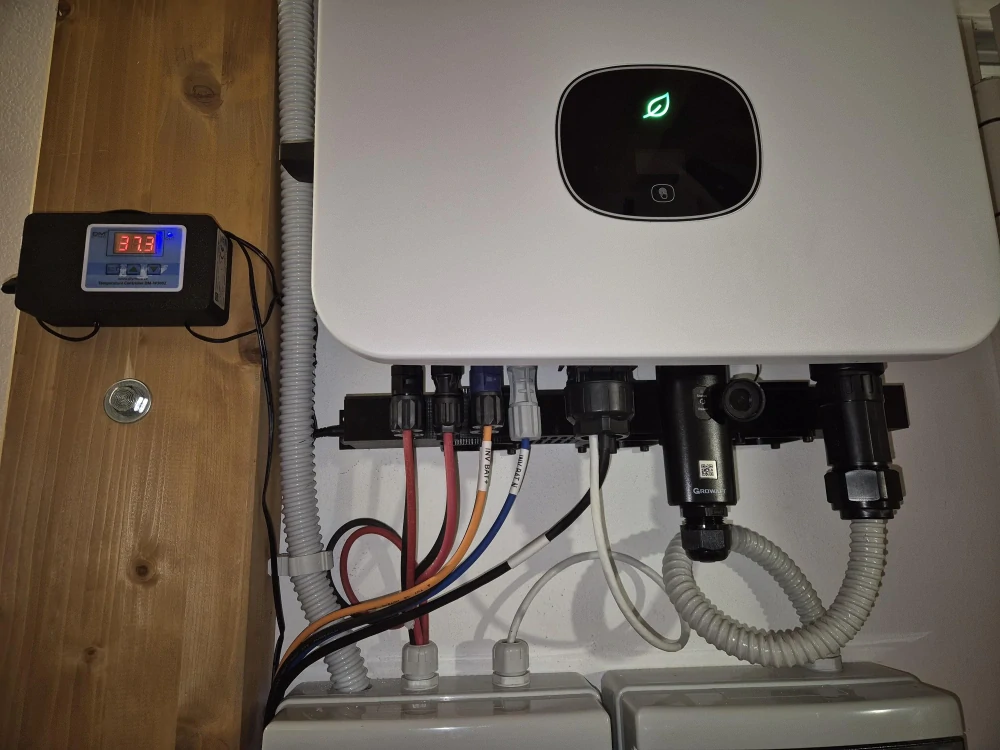

Lištu chlazení přišroubujeme pod střídač. Nutno použít vhodný kotvící materiál dle materiálu zdi (není součástí balení). Vybereme vhodné umístění pro krabičku s termostatem (hladká plocha zbavená nečistot), povrch odmastíme. Následně odstraníme ochrannou fólii z pásky a pevně přitlačíme krabičku s termostatem na podklad po dobu 5 sekund (minimální teolota v místnosti 15 °C). Poté opakujeme postup (odmastíme, odstraníme ochrannou fólii, 5s přitlačíme) s teplotním čidlem a nalepíme ho na pocitově nejteplejší místo střídače. Následně propojíme krabičku s termostatem s chladící lištou. Nakonec zapojíme napájení do krabičky s termostatem.

Nastavení teploty zapnutí a vypnutí:

Viz. Návod k použití
